CNC Pipe Bender

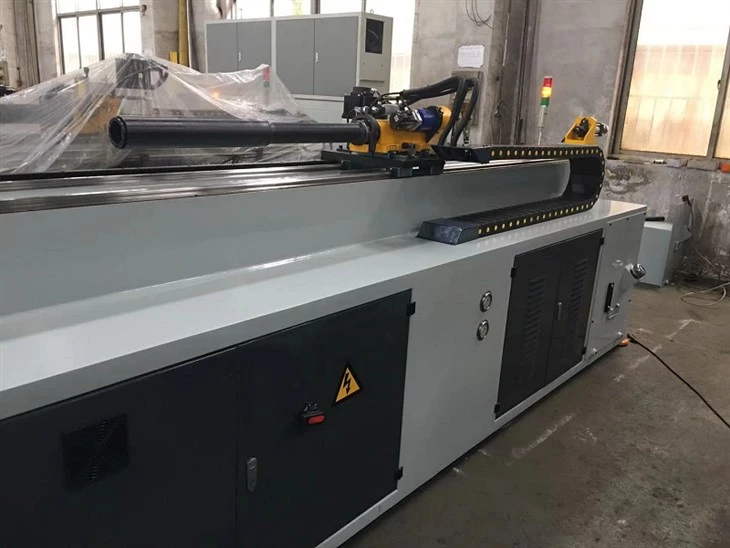

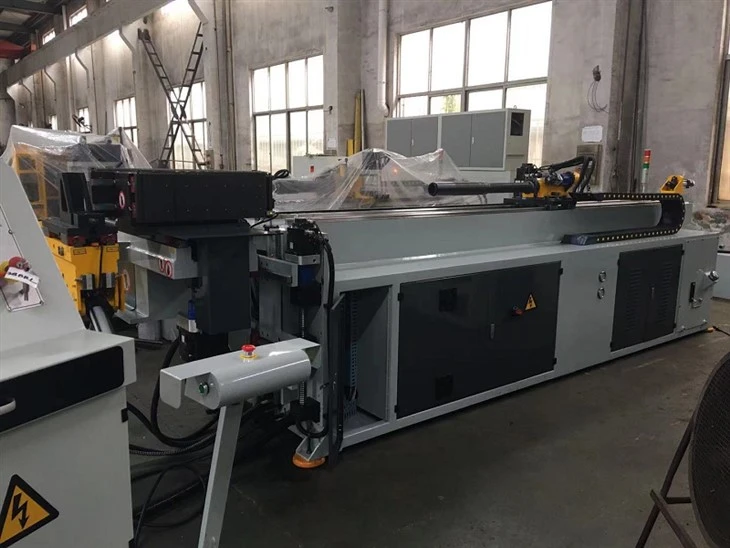

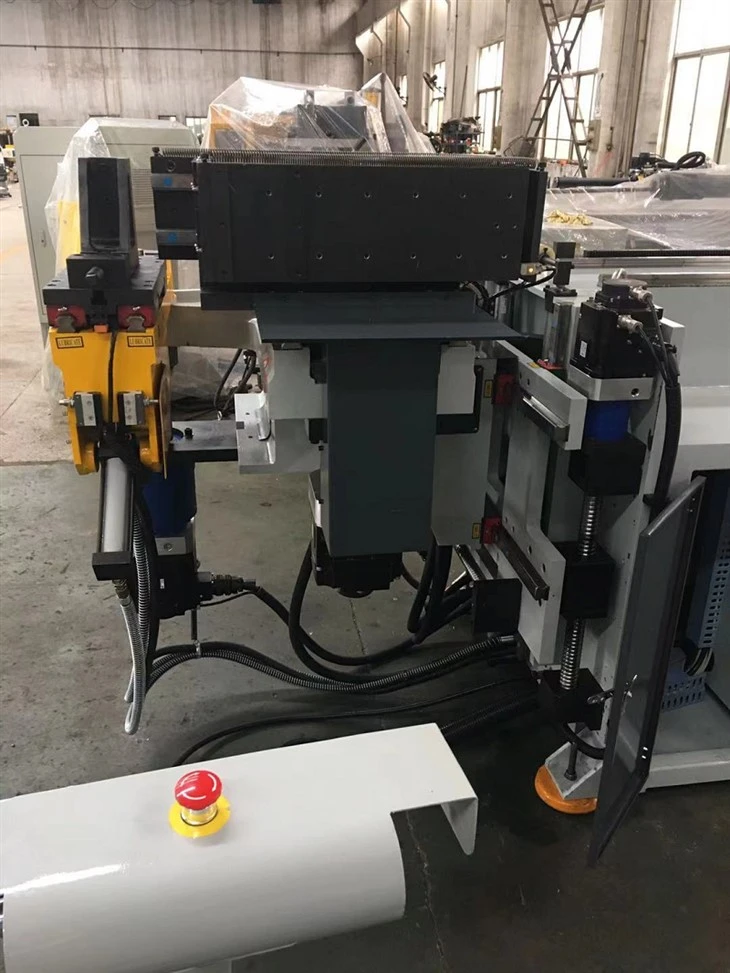

DW38CNC-MTBRL Viena galvas hidrauliskā trīsdimensiju cauruļu benders kontrolē ar mikrodatoru. Trīs leņķa, barošanas un saliekšanas asis virza servo motors. Ķīniešu un angļu valodas apakšvirsrakstu displejs un cilvēka un mašīnas dialoga darbība var saliekt trīsdimensiju cauruļu veidgabalus jebkurā leņķī. Tas pieņem pneimatisko cauruļu iespīlēšanu. Tas ir augstas precizitātes caurules benderis.
CNC cauruļu liekšanas mašīnas instrukcijas
CNC cauruļu liekšanas mašīna meklē izcilību vadības aspektā.
Tās īpašības ir šādas:

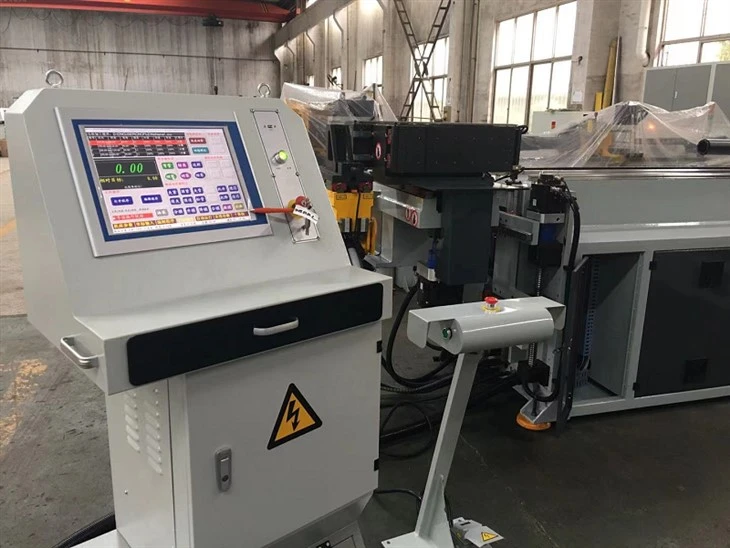

DW-CNC vadības sistēmas kodols ir rūpnieciskais dators. Tas ir pilnībā automātiska cauruļu liekšanas vadības sistēma, kuras pamatā ir atvērtā kustības vadības arhitektūra un operētājsistēma Windows.
Sistēmas dizains ir vienkāršība un ērtības. Saskarne ir vienkārša un skaidra.
Galvenā saskarne ir izstrādāta atbilstoši dažādiem funkciju moduļiem, lietotāji var viegli apņemt un darboties: mašīnas parametri, ieejas zīmēšana, programmēšana, manuāla darbība, automātiska darbība, sistēmas diagnostika un palīdzība.
DW-CNCMTSR modeļa apraksts:
DW ir viena saliekšana
CNC ir pilna automātiska
Ht ir hidraulisks
MT ir servo motors
Sr ir vienslāņu die
Dr ir divslāņu miršana
Kungs ir daudzslāņu die
Galvenie tehnoloģiskie parametri
|
|
Vienības |
|
|
Maksimālais apaļais caurules maigais tērauds |
mm |
Φ38.1´2 |
|
nerūsējošais tērauds |
mm |
Φ38´1.2 |
|
Saliekšanas rādiuss (CLR) |
mm |
25~100 |
|
Vārpstas diametrs |
mm |
Φ40 |
|
Skavas gājiens |
mm |
110 |
|
SpiediensMainīt pelējumuGājiens |
mm |
1000 |
|
Sekotāju slaids |
mm |
150 |
|
Sekotāju slaidsGarums |
mm |
500 |
|
Mandrel insults |
mm |
60 |
|
Maksimālais liekšanas leņķis |
Grādu |
190 |
|
GarumsnoRitenis mirst līdz skavai |
mm |
2600 |
|
Garums no riteņa die līdz mandrel |
mm |
3850 |
|
Diametrspārvadāšanapiedurkne |
mm |
Φ28 |
|
Darba augstums |
mm |
1200 |
|
Instrumentu centra augstums |
mm |
50~160 |
|
DiametrsVārpstas gals |
mm |
Φ160 |
|
R |
mm |
Mazāk vai vienāds ar 50 |
|
Mainīt pelējuma gājienu |
mm |
Mazāk vai vienāds ar 75 |
|
Veidņu attālums |
mm |
Mazāk vai vienāds ar 40´3 |
|
Liekšanas ātrums |
DEG/SEC |
300 |
|
Liekšanas precizitāte |
Grādu |
±0.1 |
|
Barošanas ātrums |
mm/s |
942 |
|
Barošanas precizitāte |
mm |
±0.1 |
|
Rotācijas ātrums |
DEG/SEC |
375 |
|
Rotācijas precizitāte |
Grādu |
±0.1 |
|
Vertikāls kustības ātrums |
mm/s |
100 |
|
Vertikālas kustības precizitāte |
mm |
±0.1 |
|
Horizontāls kustības ātrums |
mm/s |
133 |
|
Horizontālās pārvietošanās precizitāte |
mm |
±0.1 |
|
HOrizontāla kustība un mainiet pelējuma ātrumu |
mm/s |
200 |
|
Horizontālās kustības precizitāte un mainiet pelējumu |
mm |
±0.1 |
|
Hidrauliskā motora jauda |
KW |
3 |
|
Kopējais motors |
KW |
20 |
|
Darba spiediens |
Stieple |
120 |
|
Naftas tvertnes ietilpība |
L |
135 |
|
Mašīnas platums |
mm |
1050 |
|
Mašīnas augstums |
mm |
1500 |
|
Mašīnas garums |
mm |
4450 |
|
Mašīnas svars |
Kg |
2000 |
